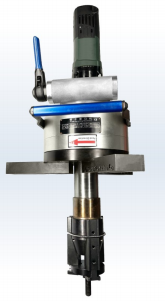

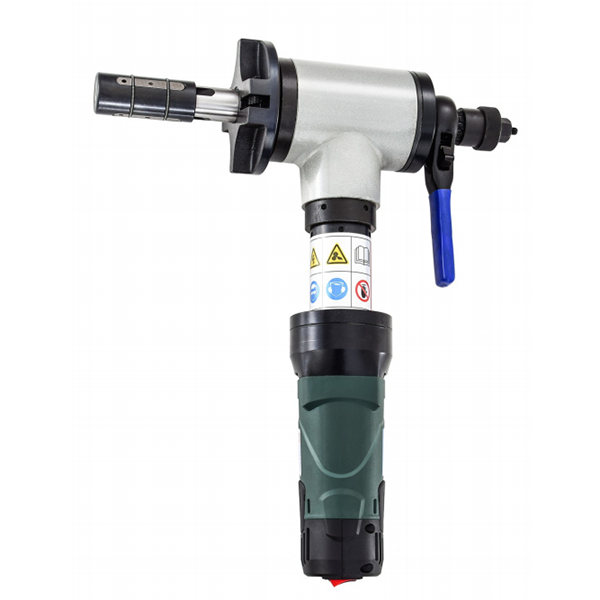

TIPBE-Ⅰ型内涨式电动管道坡口机

产品应用场景：

内涨式电动管道坡口机是轻便携式管道内径安装，管子端面坡口设备，涨紧机构固定于管子内壁，可自动定位对中，安装快速简便。广泛应用于石油化工、天然气、食品、制药、锅炉、核电等行业管道安装工程及抢修作业。

TIPBE-120

性能优势：

■完全冷切割，适合不锈钢、碳钢、合金钢多规格材质坡口;

■管道内涨紧机构，中心自动对准，安装快速便捷;

■适用于各种等级的碳钢、不锈钢和合金钢等材料管材的"V"和"U"型焊缝的坡口、倒角和平口加工，还可以对焊接后的凸面法兰和平面法兰进行切割坡口加工;

■ 适用管径范围大，单台设备可满足超大跨度管径的需要;

■ 切削量可调，坡口角度0°-45°任意选择;

■ 重量轻，便于携带;

■ 安装快速、便捷，胀紧结构插入管子内壁，可自动定位对中;

■ 驱动方式多样，电动与气动驱动。

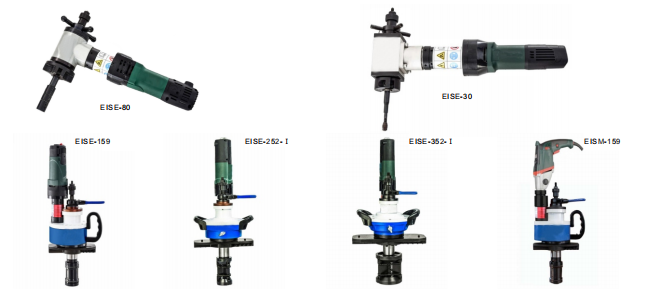

■ 按照设计结构，可以分为T、Y和Ⅱ型;

驱动方式：

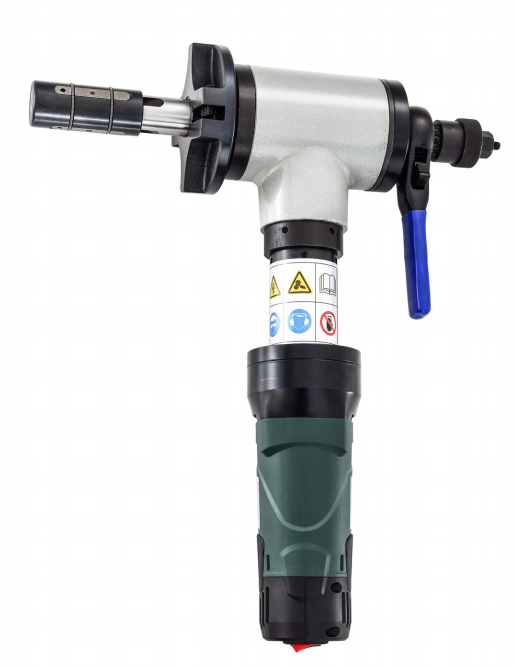

电动式：采用高性能碳刷电机驱动，电压220V，频率50-60Hz, 功率850-2000W。

德国Metabo电机：过载保护装置，电压220V，频率50-60Hz, 功率1100-2400W。

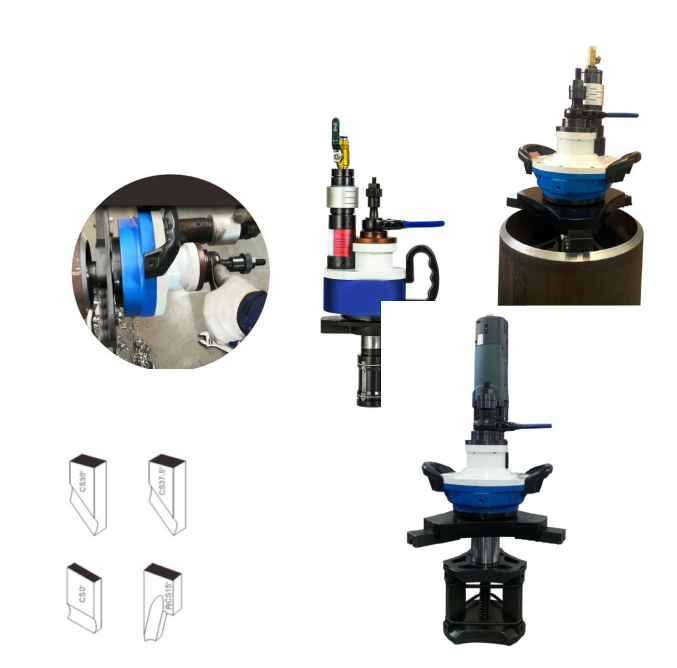

坡口形式：

V-型、Y-型、复合型、复合J型、J-型

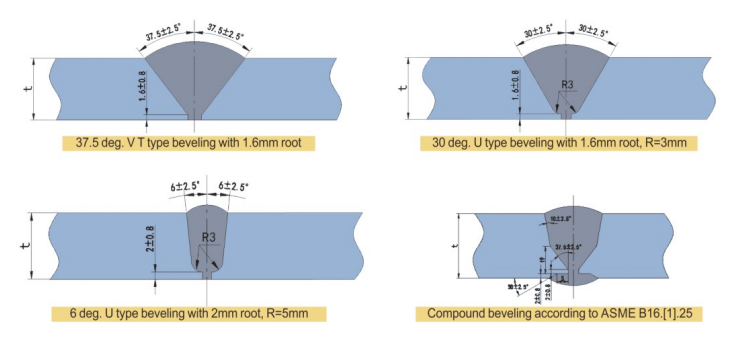

焊接角度示意图：

电动产品主要性能：

本机采用交流220V高性能电机为驱动，电机频率为50HZ，电流6A，电机功率1.2-2KW。本机具有安装简易、快捷，胀紧机构插入管内径能自动定位，机器重量轻，携带方便等特点。

气动产品主要性能：

本系列机型采用气马达驱动，主要适用于易爆，防火等场所，有0.8-1.0MPa气源即可工作，

耗气量1000-2000L/Min。

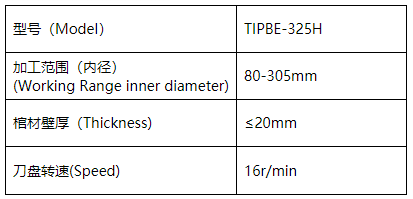

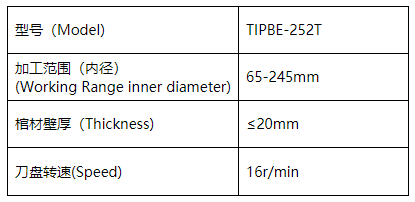

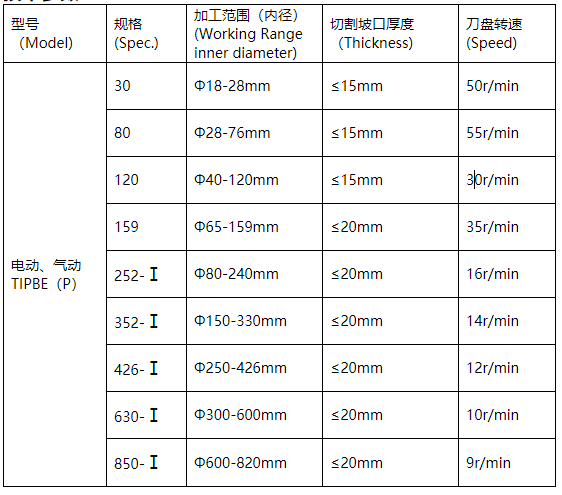

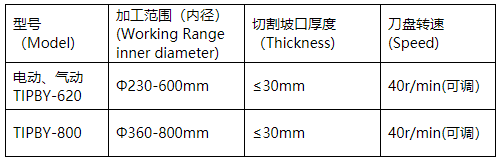

技术参数：
